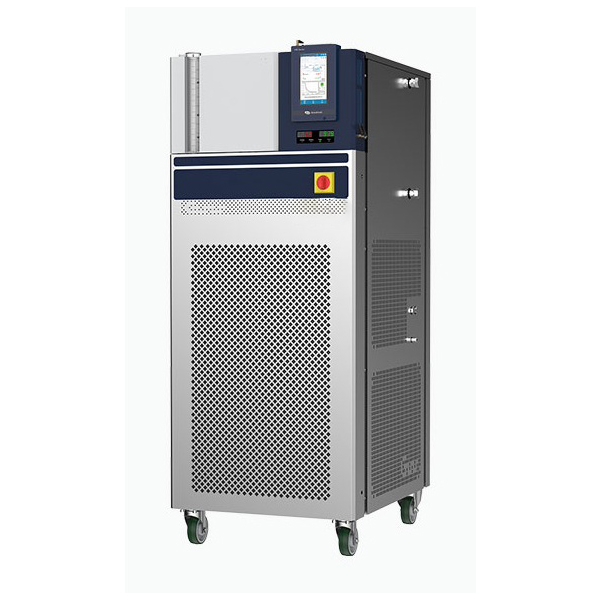

System för dynamisk temperaturreglering

Dynamiskt temperaturkontrollsystem för processkontroll

Dynamiskt temperaturkontrollsystem är en högprecisionsutrustning för vätsketemperaturkontroll som integrerar kompressorkylning och elektrisk uppvärmning, vilket kan realisera snabb, stabil och programmerbar temperaturökning och fall i ett brett temperaturområde.

Beskrivning

System för dynamisk temperaturreglering

Det dynamiska temperaturkontrollsystemet är utformat för att ansluta belastningar som reaktorer, mikroreaktorer, testenheter med mera. Det är viktigt för avancerad processutveckling, läkemedelsproduktion, forskning om nya material och andra avancerade applikationer. Med full temperaturzonskylning, intelligent styrning, processpårning i realtid, programmerad kurvstyrning och elektronisk datahantering ger detta system omfattande lösningar för komplexa temperaturstyrningsbehov.

Funktioner

  1. Extremt brett temperaturkontrollområde:Täcker -80°C till +200°C, vilket uppfyller kraven för både djupkylning och högtemperaturprocesser.
  2. Kontroll med hög precision:Temperaturfluktuation mindre än ± 0,2°C, lämplig för höga stabilitetskrav.
  3. Start av kylning vid full temperaturzon:Kylning kan startas vid vilken temperatur som helst, utan begränsning av den kalla zonen.
  4. Omkoppling av kylning i flera lägen:Välj mellan kontinuerlig, automatisk eller förbjuden kylning beroende på processens behov.
  5. Mekanism för dubbel kontroll:Stödjer både ”intern temperaturreglering” (vätsketemperatur) och ”processtemperaturreglering” (reaktantemperatur via externa sensorer).
  6. Enhetlig temperaturfunktion:Säkerställer linjär och kontrollerbar temperaturförändring, perfekt för känsliga processer.
  7. Program för temperaturkontrollsystem:Skapa upp till 10 grupper av temperaturprogram, var och en med 100 segment, vilket stöder komplex kurvstyrning.
  8. Datasäkerhet och datahantering:Loggar alla operationer och fel; stödjer USB-export/import, elektroniska signaturer och tre nivåer av behörighetshantering för GMP-miljöer.
  9. Intelligent gränssnitt mellan människa och maskin:7-tums högupplöst pekskärm visar inställda värden, faktiska värden, larm och systemstatus i realtid.
  10. Flerpunkts säkerhetsskydd:Överensstämmer med GB 4793.6 och IEC 61010-2-010; har mekaniskt övertemperaturskydd för utrustning och experimentsäkerhet.

Arbetsprincip

  1. Cirkulation av värmebärare:Överför värmebärare (t.ex. värmeöverföringsolja, vatten-etanolblandning) i en sluten slinga för att utbyta värme med målutrustningen (t.ex. reaktormantel).
  2. Kylning:Kompressorn komprimerar köldmedium till gas med hög temperatur och högt tryck, som kondenseras, stryps och förångas för att absorbera värme från värmebäraren för kylning.
  3. Uppvärmning:Elektrisk värmare värmer snabbt upp värmebäraren, som cirkuleras till den styrda utrustningen.
  4. Styrning:PID-temperaturregulator justerar dynamiskt värme- och kyleffekten baserat på användarinställningar för exakt temperaturhantering.
  5. Internt styrningsläge:Använder utloppsvätskans temperatur som reglermål.
  6. Processtyrningsläge:Använder Pt100-givare inuti reaktorn för att reglera temperaturen baserat på återkoppling av reaktantemperaturen.

Typiska tillämpningsområden

  1. Finkemikalier och organisk syntes:För snabba, exakta temperaturförändringar och reaktionskontroll (t.ex. Grignard-reaktion, nitrifikation, lågtemperaturkoppling).
  2. Kontroll av farmaceutiska processer:GMP- och FDA-anpassad produktion, inklusive API-syntes, kristallisering och temperaturstyrd titrering.
  3. Utveckling av nya energimaterial:Används vid testning av elektrolytprestanda, analys av termisk respons hos kärnor och forskning om supraledande material.
  4. Reaktionskinetik och termisk analys:Stödjer studier av materialens termiska respons och reaktionsvärmeprocesser.
  5. Forskning om kemisk förstärkning:För simulering och verifiering av termisk hantering av processer i pilot- och kontinuerliga reaktionssystem.
Tekniska parametrar
dynamiskt temperaturkontrollsystem för processtyrning
Modell förDTC10-6WDTC10-6DTC20-6WDTC20-6
Temperaturområde-80°C till +200°C-50°C till +200°C
Temperaturstabilitet±0.5°C
Display7 tums pekskärm
Upplösning för temperaturvisning0.01°C, 0,1°C, 1°C
Intern temperatursensorpt100
Sensor för processtemperaturpt100 4-trådig, tillval
KommunikationsgränssnittUSB, RS485, RS232, RJ45
Värmeelementets nominella effekt6 kW7.5 kW
Effekt för kylning3kw vid 200°C 50°C och 0°C, 2,8kw vid -20°C, 2,6kw vid -40°C, 1,35kw vid -60°C, 0,21kw vid -80°C5 kW vid 200°C och 50°C, 3,7 kW vid 0°C, 3,1 kW vid -20°C, 1,2 kW vid -40°C, 0,3 kW vid -50°C
Metod för kylningvattenkylningluftkylningvattenkylningluftkylning
köldmedierR404A, R23R404A
Typ av cirkulationspumpmagnetisk drivning
Cirkulationspump Flödeshastighet30L per minut45L per minut
Cirkulationspump Tryck2 bar1.4 bar
Cirkulation Gränssnitt StorlekG3/4
Maximal viskositet för det värmebärande mediet30 cp
Storlek på rör för anslutning av kylvattenRc1/2Rc1/2
Flöde av kylvatten15 liter per minut15 liter per minut
Fyllnadsvolym för värmebärande medium6L
Kapacitet för expansionstank för värmebärande medium8L
skyddsklassIP20
föroreningsnivå2
Miljötemperatur5°C till 35°C
Strömförsörjning380Vac, 50Hz, 3 faser
Utvändiga mått685Wx860Dx1626H mm
Vikt, kg260 kg280 kg230 kg250 kg
