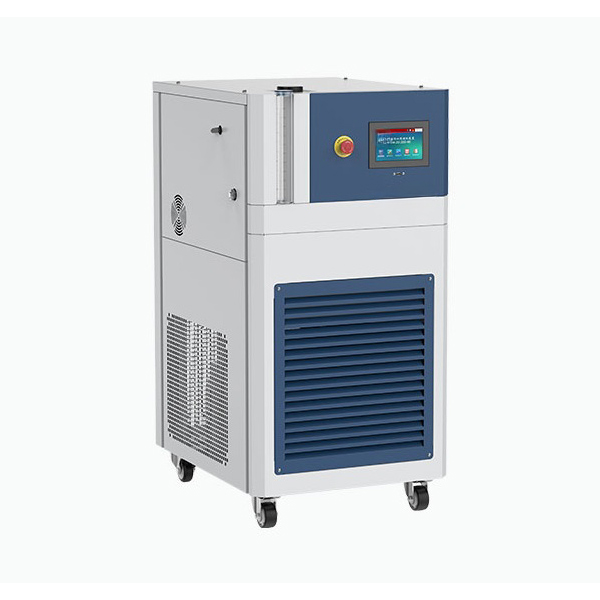

Explosionsskyddad termostat för cirkulationsvärme

explosionssäker cirkulationsvärmetermostat med kylning

Explosionssäker cirkulationsvärmetermostat är en typ av temperaturkontrollenhet med hög precision som är lämplig för brandfarliga och explosiva farliga platser, med möjlighet till automatisk temperaturökning och snabb kylning tvåvägsjustering.

Beskrivning

Explosionsskyddad termostat för uppvärmning med cirkulation

Den explosionsskyddade termostaten för cirkulationsvärme är konstruerad för säker och stabil drift i farliga miljöer. Med en helt sluten cirkulationsstruktur, tryck- och korrosionsbeständiga komponenter och ett explosionssäkert elsystem säkerställer den tillförlitlig prestanda i explosiva gasatmosfärer och stöder luftkylda och vattenkylda kondensationslägen.

Funktioner

  1. Byggd för farliga miljöer:Alla elektriska komponenter, kopplingsdosor och driftsystem uppfyller de explosionssäkra specifikationerna, vilket garanterar säker drift i miljöer med explosiva gaser.
  2. Drift inom brett temperaturområde:Tillförlitlig drift från -40°C till +200°C, lämplig för varma och kalla växlande reaktionsbehov.
  3. Integrerad moduldesign:Integrerar kylning, uppvärmning, cirkulation och intelligent styrning i ett kompakt system för mycket synergistiska funktioner.
  4. Dubbla kondenseringslägen:Luftkyld för oberoende drift, vattenkyld för centraliserad fabrikskylning, både energibesparande och effektiv.
  5. Exakt intelligent styrning:Stödjer temperaturreglering med fast värde och flerstegsprogram, med en inbyggd 7-tums pekskärm för realtidsvisning och kurvspårning.
  6. Kraftfull programkontroll:Konfigurera upp till 120 grupper av temperaturprogram, var och en med 100 segment. Stödjer linjär temperaturökning/fall, konvertering av isoleringssegment och komplex processtyrning.
  7. Stark kommunikation och integration:RS485- och MODBUS RTU-protokollstöd, vilket möjliggör åtkomst till DCS- och PLC-system för fjärrövervakning.
  8. Flera säkerhetsskydd:Övertemperatur, överström, fördröjd start, högspänningslarm, termiskt skydd, felavstängning med mera för omfattande säkerhet.
  9. Stabil vätskecirkulation:Vätskenivåövervakning och automatisk justering av expansionskärlet upprätthåller värmeöverföringsvätskans stabilitet och förhindrar läckage eller återflöde.
  10. Utmärkt materialval:Nyckelkomponenterna är tillverkade av 304 rostfritt stål och explosionssäkra polymermaterial, vilket ger motståndskraft mot korrosion, tryck, låga och höga temperaturer.

Arbetsprincip

  1. Kylmekanism:Kompressorkylning med rullande rotor; köldmediet genomgår kompression, kondensering, strypning och förångning för att absorbera värme och uppnå snabb kylning. Kondensoralternativen omfattar luftkylda lamellvärmeväxlare och vattenkylda koaxialrörsvärmeväxlare.
  2. Uppvärmningsmekanism:Termisk oljevärmare av flänstyp som sätts in i det värmebärande mediet för snabb, jämn uppvärmning med snabb respons och kan hålla upp till 200°C.
  3. Princip för vätskecirkulation:Hög-/lågtemperaturbeständig skärmad pump driver värmeöverföringsvätskan i en sluten höghastighetsslinga. Expansionskärlet absorberar/avger volymförändringar till följd av termisk expansion för stabil drift.
  4. Styrlogik:PID-algoritmen justerar automatiskt värme-/kyleffekten för exakt temperaturreglering. Stöder fast värde/programstyrning, enhetlig temperaturhöjning/fall, värmebevarande och dataloggning i realtid. Pekskärmen visar inställd temperatur, aktuell temperatur, drifttid och felstatus.

Typiska tillämpningsscenarier

  1. Petrokemisk industri:Syntes, rening, katalytiska processer som kräver reglering av reaktionstemperaturen för hantering av farligt material.
  2. Farmaceutiska och biologiska reaktioner:Råmaterialsyntes, fermentering, kristallisering med krav på explosionssäker GMP-verkstad.
  3. Ny energiindustri:Test av batteriers åldrande, forskning om supraledande material, kylning av bränsleceller med explosionssäker temperaturkontroll.
  4. Färg-, färgämnes- och bläckindustri:Temperaturreglering av reaktorer eller uppsamling av kondens i miljöer med organiska lösningsmedel.
  5. Vetenskaplig forskning/universitetslaboratorier:Experimentella reaktionssystem som involverar brännbara reagenser, säkerställa personalsäkerhet.
  6. System för produktion/lagring av vätgas:Temperaturreglering av vätgasrelaterad utrustning för stabil drift under högtrycksförhållanden.
Tekniska parametrar
explosionsskyddad termostat för cirkulationsvärme med kylning
Modell HC20-18(W) HC20-11(W) HC20-7(W)
Temperaturområde -40°C till +200°C
Temperaturstabilitet ±0.5°C
Total effekt 5.7 kW 11.1kw 18.6kw
Kylningseffekt vid 200°C 12 kW 6kw 3kw
Kylningseffekt vid 100°C 8.6kw 6kw 3kw
Kylningseffekt vid 25°C 5.8kw 4.5kw 2.4kw
Kylningseffekt vid -10°C 4.5kw 4.2kw 1.4kw
Kylningseffekt vid -20°C 3.5kw 3.2kw 1.2kw
Kylningseffekt vid -30°C 2kw 2kw 0.85kw
Kylningseffekt vid -40°C 1.1kw 1.1kw 0.25 kW
Värmarens nominella effekt 12 kW 6kw 3kw
Metod för kylning luftkylning eller vattenkylning
köldmedier R404A
Cirkulationspump Flödeshastighet 45L per minut 30L per minut 25L per minut
Cirkulationspump Tryck 1.4 bar
Cirkulation Gränssnitt Storlek R3/4
Maximal viskositet för värmebärande medium 30cp
Bullernivå 68db 65db 68db
kommunikationsgränssnitt usb, RS485
skyddsklass IP20
föroreningsnivå 2
Temperatur i omgivningen 5°C till 35°C
Strömförsörjning 380Vac, 50Hz, 3 faser
Strömstyrka 33A 20A 10.5A
Metoder för elektrisk anslutning trefas fyrledarsystem
Yttre dimensioner 755Wx1300Dx1795H mm 655Wx1000Dx1480H mm
Vikt 460 kg 430 kg 270 kg
