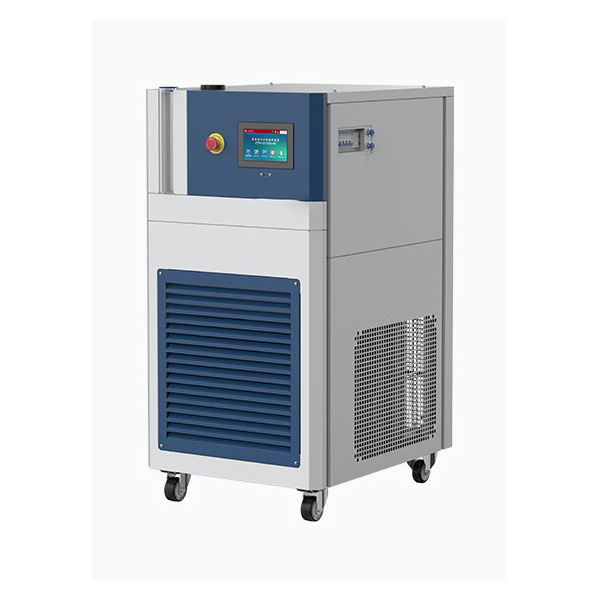

Termostat för cirkulationsvärme

cirkulationsvärmetermostat med kylfunktion

Cirkulationsvärmetermostaten har funktionen snabb kylning och högeffektiv uppvärmning och transporterar temperaturkontrollmedium, såsom värmeledande olja eller kylvätska till den externa utrustningen genom cirkulationsmetoden med sluten krets för att realisera exakt temperaturkontroll.

Beskrivning

Termostat för cirkulationsvärme

Cirkulationsvärmetermostaten integrerar kylning, uppvärmning, cirkulationspumpgrupp och intelligent styrmodul, med alternativ för luftkylda eller vattenkylda kylmetoder. Den är idealisk för värmestyrning med hög precision i applikationer som temperaturreglering av reaktionspannor, testning av nya material, värmebehandling av chip och temperaturreglering av industriella processer. Stabil drift från -40°C till +200°C, temperaturreglering med PID-program, dataexport och fjärrkommunikationsfunktioner uppfyller behoven inom automatiserad produktion och vetenskaplig forskning.

Centrala egenskaper

  1. Möjlighet till drift vid breda temperaturer:Täcker -40°C till +200°C, lämplig för gelreaktioner vid låg temperatur och krackning vid hög temperatur.
  2. Mycket integrerad modulär struktur:Integrerar kyl-, värme-, cirkulations- och styrsystem i en kompakt och effektiv enhet.
  3. Flexibelt kylningsläge:Stödjer luftkylda och vattenkylda kondensorer; användarna väljer utifrån platsens förutsättningar.
  4. Högupplöst pekskärmskontroll:7-tums pekskärm i äkta färg, intuitiv drift, visning av datakurvor och driftregisterfunktion.
  5. Program för temperaturkontroll:Stödjer 120 grupper av temperaturkontrollprogram, var och en med 100 temperatursegment, vilket möjliggör linjär och gradient temperaturökning och fall.
  6. Automatiska skyddsmekanismer:Övertemperatur, överström, överbelastning, fördröjd start, högspänningsskydd m.m. för säker drift.
  7. Fjärrkommunikation och integration:RS485-gränssnitt kompatibelt med MODBUS RTU, kan anslutas till överordnade system (DCS, SCADA) för centraliserad styrning.
  8. Design med expansionskärl:Inbyggt expansionskärl och vätskenivåövervakning svarar automatiskt på volymförändringar i det värmebärande mediet, vilket säkerställer stabil cirkulation.
  9. Bred anpassning till värmeledningsmedier:Stödjer vatten, etanol, silikonolja och andra vätskor för olika applikationskrav.

Systemets princip

  1. Kylningsprincip:Inbyggd hermetisk kompressor med rullande rotor kyler snabbt den värmebärande kroppen via kondensor, kapillär strypning och plattförångare. Plattvärmeväxlaren är kompakt och effektiv. Luftkyld typ använder fenkondensor; vattenkyld använder koaxialvärmeväxlare.
  2. Uppvärmningsprincip:Speciell elektrisk värmare av flänstyp för termisk olja ger hög effekttäthet och snabb respons, vilket säkerställer enhetlig temperaturfördelning.
  3. Cirkulations- och expansionsmekanism:Skärmad pump lämplig för höga/låga temperaturer ger kontinuerligt mediumflöde. Rörledningar i rostfritt stål 304 med isolering förhindrar värmeförlust/korrosion. Expansionskärlet absorberar volymfluktuationer; vätskenivåövervakning säkerställer stabil drift.
  4. Logisk styrning:PID-algoritm justerar temperaturutgången i realtid, stöder inställning av temperaturkurva, fast värde och programstyrning. Programvaran stöder dataregistrering, kurvvisning, USB-export och fjärrkommunikation.

Användningsområden

  1. Temperaturreglering av kemiska och farmaceutiska reaktioner:Högprecisionssyntes, kristallkultur, mellanliggande kontroll av läkemedel.
  2. Utveckling av nya energimaterial:Batterier, supraledande material, termisk cykeltestning av kolnanorör.
  3. Testning av halvledare och elektroniska komponenter:Snabb termisk stresstestning för chips, kretskort.
  4. Stöd för termisk kontroll av vakuumsystem:Arbetar med vakuumtorkning, kondensationsåtervinning och relaterad utrustning.
  5. Simuleringstestning för flyg- och rymdindustrin:Test av komponentprestanda under föränderliga temperaturmiljöer.
  6. Experiment inom universitet och vetenskaplig forskning:Tillhandahåller temperaturkontroll med hög precision för forskningsplattformar och tillförlitliga experiment.
Tekniska parametrar
termostat för cirkulationsvärme med kylfunktion
Modell HC10-4(W) HC10-10(W) HC10-12(W)
Temperaturområde -40°C till +200°C
Temperaturstabilitet ±0.5°C
Total effekt 5.7 kW 11.1kw 18.6kw
Kylningseffekt vid 200°C 3kw 6kw 12kw
Kylningseffekt vid 100°C 3kw 6kw 8.6kw
Kylningseffekt vid 25°C 2.4kw 4.5kw 5.8kw
Kylningseffekt vid -10°C 1.4kw 4.2kw 4.5kw
Kylningseffekt vid -20°C 1.2kw 3.2kw 3.5kw
Kylningseffekt vid -30°C 0.85 kW 2kw 2kw
Kylningseffekt vid -40°C 0.25kw 1.1kw 1.1 kW
Värmarens nominella effekt 3kw 6kw 12 kW
Metod för kylning luftkylning eller vattenkylning
köldmedier R404A
Cirkulationspump Flödeshastighet 30L per minut 45L per minut
Cirkulationspump Tryck 1 bar 1.4 bar
Cirkulation Gränssnitt Storlek R3/4
Maximal viskositet för värmebärande medium 30 cp
Bullernivå 65db
kommunikationsgränssnitt usb, RS485
skyddsklass IP20
föroreningsnivå 2
Temperatur i omgivningen 5°C till 35°C
Strömförsörjning 380Vac, 50Hz, 3 faser
Strömstyrka 10.5A 20A 33A
Metoder för elektrisk anslutning trefas fyrledarsystem
Yttre dimensioner 640Wx860Dx1270H mm 750Wx1100Dx1420H mm 750Wx1100Dx1420H mm
Vikt: 205 kg 205 kg 330 kg 360 kg
